در فروشگاه های طلا و جواهرات، استفاده از گاوصندوق آسانسوری فقط قرار نیست با هدف شکل آسانسوری آن نصب گردد و بالا و پایین برود. پشت این حرکت ساده، مجموعه‌ای از قطعات و لایه‌های مختلف قرار گرفته که هرکدام بخشی از عملکرد و امنیت دستگاه را بر عهده دارند. از ضخامت ورق و شبکه میلگرد گرفته تا بتن مسلح، قفل‌ها، موتور، زنجیر و سیستم‌های کنترلی. به همین دلیل، وقتی صحبت از ساخت گاوصندوق آسانسوری میشود، بنابراین در ساخت گاوصندوق های طلافروشی اسانسوری چیزی فراتر از ظاهر و ابعاد محصول مطرح است.
مجموعه گلد اسمیت بطور اختصاصی در طراحی گاوصندوق آسانسوری، جزئیات مهمی را متناسب با شرایط هر فروشگاه در نظر میگیرد. بطور مثال ممکن است فضای نصب L شکل باشد، ابعاد خاصی داشته باشد یا مشتری بخواهد فضای داخلی برای چیدمان طلا و تجهیزات مورد نیازش آماده شود. حتی نورپردازی، تجهیزات اضطراری و امکان جابه‌جایی گاوصندوق هم میتوانند در فرآیند ساخت مورد توجه قرار بگیرند. در ادامه، نگاهی می‌اندازیم به بخش‌هایی که در ساخت گاوصندوق آسانسوری گلد اسمیت نقش دارند.

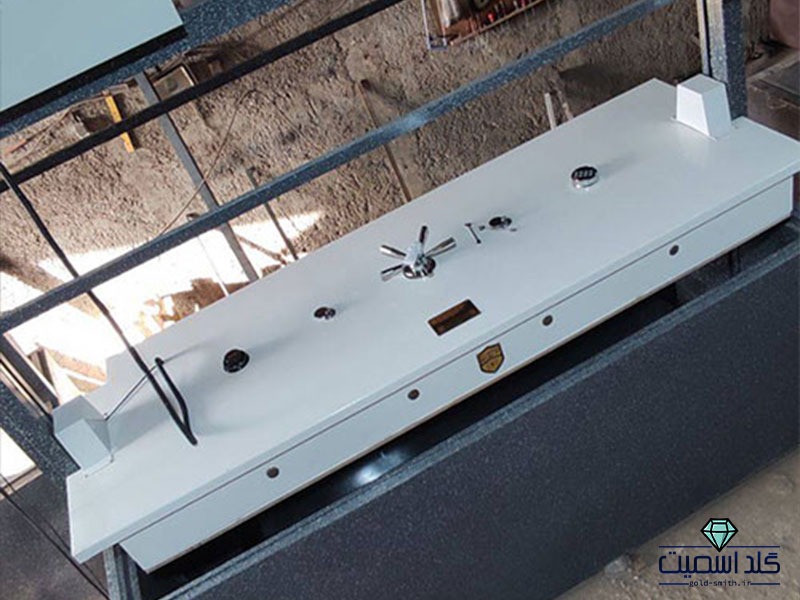

امنیت گاوصندوق آسانسوری از کجا شروع میشود؟
امنیت این محصول از بدنه و درب آغاز میشود. در مدل اصلی گلد اسمیت، برای قسمت‌های مختلف بدنه و درب ضخامت‌های مشخصی از ورق استفاده میشود و در کنار آن، میلگردبافی و پلیت ضد برش نیز در ساختار قرار میگیرد.
میزان ضخامت ورق گاوصندوق فقط یک عدد نیست!
ارتفاع و عمق استاندارد مغازه برای این مدل ۲ متر و ۸۰ سانتی‌متر در نظر گرفته شده است. ساختار ورق‌ها نیز به شکل زیر است:
- ورق درب: ۴ میلی‌متر
- جداره درب: ۶ میلی‌متر
- تنه بیرونی: ۴ میلی‌متر
- جداره داخلی: ۳ میلی‌متر
این ضخامت‌ها در کنار سایر اجزای داخلی، ساختار اصلی بدنه را تشکیل می‌دهند و صرفاً یک ورق فلزی ساده، تمام ساختار گاوصندوق را تشکیل نمی‌دهد.
میلگردبافی؛ لایه‌ای در پشت درب و داخل صندوق
در مدل اصلی، از میلگردهای ۱۴ و ۱۶ میلی‌متری برای شبکه‌بافی استفاده میشود. این میلگردبافی هم در پشت درب و هم در داخل گاوصندوق قرار میگیرد.
در کنار آن، پلیت ضد برش نیز در ساختار در نظر گرفته میشود. مجموعه این اجزا در کنار ساختار چهار قفل طراحی شده است تا مسیر دسترسی به قفل‌ها از قسمت بالا محدود شود و دسترسی مستقیم به آن‌ها قطع شود.
چرا بتن مسلح بخش مهمی از این ساختار است؟
در ساخت گاوصندوق آسانسوری گلد اسمیت، بتن تنها یک پرکننده ساده نیست. طبق ساختار اعلام‌شده برای این مدل، از ماسه و سیمان خالص استفاده نمی‌شود و بتن مورد استفاده به صورت مسلح و با عیار ۷۵۰ اجرا میشود.
بتن عیار ۷۵۰ در ساخت گاوصندوق
بتن مسلح عیار ۷۵۰ یکی از بخش‌های اصلی ساختار مدل اصلی است و در مشخصات ارائه‌شده برای این محصول، با هدف ایجاد مقاومت در برابر برش، تخریب و ذوب در نظر گرفته شده است.
در نتیجه، ساختار گاوصندوق از چند لایه تشکیل میشود؛ ورق‌های فلزی، میلگردبافی، پلیت ضد برش و بتن مسلح در کنار یکدیگر قرار می‌گیرند تا بدنه و درب محصول شکل بگیرد.
ترکیب چند لایه در یک ساختار
اگر فقط به ضخامت ورق نگاه شود، بخش مهمی از ساختار محصول دیده نمی‌شود. در این مدل، اجزای داخلی نیز بخشی از فرآیند ساخت هستند. به همین دلیل، مشخصات میلگرد، بتن و پلیت در کنار مشخصات ورق و قفل مطرح می‌شوند.
این ترکیب، ساختار اصلی مدل گلد اسمیت را تشکیل می‌دهد و تفاوت آن با مدل اقتصادی نیز تا حد زیادی از همین بخش‌های ساختاری مشخص میشود.
قلب متحرک گاوصندوق آسانسوری؛ موتور و سیستم زنجیر
گاوصندوق آسانسوری برای حرکت بالا و پایین به یک سیستم حرکتی نیاز دارد. در مدل اصلی گلد اسمیت، این وظیفه بر عهده موتورگیربکس حلزونی موتوژن تبریز، سه‌فاز و ۲ اسب است.
موتورگیربکس حلزونی موتوژن تبریز
موتور سه‌فاز ۲ اسب در کنار سیستم زنجیر، بخش اصلی حرکت گاوصندوق را تشکیل می‌دهد. برای تأمین برق این موتور نیز در تابلو برق گاوصندوق، یک اینورتر قوی قرار داده میشود.
این اینورتر امکان تبدیل برق تک‌فاز مغازه به سه‌فاز را فراهم میکند تا سیستم حرکتی گاوصندوق بتواند بدون نیاز به برق سه‌فاز مستقل، کار کند.
چرا گلد اسمیت از چهار رشته زنجیر استفاده میکند؟
سیستم حرکتی این مدل به صورت دوبل زنجیر اجرا میشود. در هر طرف دو زنجیر قرار میگیرد و در مجموع چهار رشته زنجیر مورد استفاده قرار میگیرد.
مشخصات اعلام‌شده برای زنجیرها عبارت است از:
- دو زنجیر در هر طرف
- چهار رشته زنجیر در مجموع
- تحمل ۳ تن برای هر رشته
- تحمل مجموع ۱۲ تن
این سیستم با هدف کاهش فرسایش و افزایش قابلیت تحمل بار طراحی شده است. برای این ساختار، قابلیت عمر ۱۰۰ سال اعلام شده است.
یک گاوصندوق با چند مسیر کنترل دسترسی
ساختار امنیتی گاوصندوق آسانسوری فقط به بدنه محدود نمی‌شود. سیستم قفل نیز بخش دیگری از طراحی محصول است و در مدل اصلی گلد اسمیت چند نوع قفل و رمز در کنار یکدیگر استفاده میشود.
1- قفل‌های آلمانی در کنار رمز مکانیکی
در این مدل یک جفت، معادل دو عدد، قفل تمام‌برنج آلمانی استفاده میشود. در کنار آن، یک رمز مکانیکی تایوانی با موتور سنگین نیز در نظر گرفته شده است.
همچنین ساختار چهار قفل برای محدود کردن مسیر نفوذ از قسمت بالا طراحی شده است.
2- رمز دیجیتال ۲۰ رقمی
مدل اصلی به یک رمز دیجیتال ۲۰ رقمی نیز مجهز میشود که در مشخصات محصول به عنوان رمز غیرقابل هک معرفی شده است.
ترکیب قفل‌های تمام‌برنج آلمانی، رمز مکانیکی تایوانی و رمز دیجیتال، سیستم کنترل دسترسی گاوصندوق را تشکیل می‌دهد.
آماده‌سازی بدنه پیش از رنگ با پوشش اپوکسی
بدنه گاوصندوق آسانسوری گلد اسمیت پیش از رنگ‌آمیزی اپوکسی میشود. این مرحله برای ایجاد مقاومت در برابر زنگ‌زدگی، سایش و فرسایش انجام میشود.
به همین دلیل، فرآیند آماده‌سازی بدنه تنها به رنگ‌آمیزی نهایی محدود نیست و اپوکسی نیز پیش از رنگ روی بدنه اجرا میشود.
اگر برق مغازه تک‌فاز باشد، سیستم چگونه کار میکند؟
یکی از بخش‌های کاربردی این ساختار، تابلو برق آن است. در تابلو برق یک اینورتر قوی قرار میگیرد تا برق تک‌فاز مغازه را به سه‌فاز تبدیل کند.
به این ترتیب، موتور سه‌فاز ۲ اسب گاوصندوق می‌تواند از طریق همین ساختار برق مورد نیاز خود را دریافت کند و سیستم بالا و پایین رفتن گاوصندوق به شکل مورد نظر کار کند.
اگر فرصت واکنش وجود نداشته باشد چه اتفاقی می‌افتد؟
یکی از بخش‌های متفاوت گاوصندوق آسانسوری گلد اسمیت، سیستم‌های اضطراری آن است. این سیستم‌ها برای شرایطی طراحی شده‌اند که کارفرما فرصت فرمان دادن یا واکنش معمول را نداشته باشد.
1- سنسور لرزش و ضربه
یک سنسور حساس به لرزش و ضربه در سیستم قرار میگیرد. در شرایطی مانند زلزله و بمباران، سیستم می‌تواند به صورت خودکار فعال شده و گاوصندوق را ببندد.
در چنین شرایطی، عملکرد سیستم به فرمان مستقیم کارفرما وابسته نیست.
2- سنسور حساس به صدا
در کنار سنسور لرزش، یک سنسور حساس به صدا نیز در نظر گرفته میشود. برای مثال، در شرایطی مانند تیراندازی که ممکن است کارفرما فرصت واکنش سریع نداشته باشد، سیستم می‌تواند به صورت خودکار باعث بسته شدن گاوصندوق شود.
3- پدال اضطراری زیر پای کارفرما
برای شرایطی که کارفرما شخصاً خطر را احساس کند، یک پدال سقوط اضطراری نیز زیر پای او قرار میگیرد. با فشردن این پدال، گاوصندوق بسته میشود.
بنابراین سیستم اضطراری این مدل از سه مسیر تشکیل میشود:
- سنسور لرزش و ضربه
- سنسور حساس به صدا
- پدال اضطراری
کنترل گاوصندوق با ریموت
ریموت نیز برای گاوصندوق در نظر گرفته شده است. این ریموت امکان کنترل باز و بسته شدن درب را فراهم میکند و برای هالوژن‌ها نیز قابل استفاده است.
مراحل ساخت گاوصندوق آسانسوری
ساخت گاوصندوق آسانسوری معمولاً از طراحی و اندازه‌گیری فضای فروشگاه شروع میشود و سپس مراحل زیر انجام میگیرد:
- طراحی و شاسی‌کشی بر اساس ابعاد و شرایط محل
- نصب شبکه میلگرد در ساختار بدنه
- نصب ورق‌های داخلی و خارجی
- ساخت و تقویت درب گاوصندوق
- بتن‌ریزی درب و دیواره‌ها
- نصب موتور و مکانیزم حرکتی
- اجرای رنگ و پوشش نهایی
- کنترل عملکرد و آماده‌سازی برای نصب
در نهایت، گاوصندوق به محل فروشگاه منتقل و پس از نصب و راه‌اندازی تحویل میشود.
امکان بازدید روزانه از کارگاه
مشتری می‌تواند به صورت روزانه از کارگاه بازدید کند و روند ساخت و پیشرفت گاوصندوق خود را مشاهده کند. این بازدید امکان مشاهده مراحل ساخت محصول را برای مشتری فراهم میکند.
پرداخت در سه مرحله
پرداخت هزینه در سه مرحله انجام میشود:
- یک‌سوم مبلغ هنگام قرارداد
- یک‌سوم مبلغ در میانه کار و زمان بتن‌ریزی
- یک‌سوم مبلغ هنگام نصب گاوصندوق
پس از تکمیل ساخت، گاوصندوق با ماشین و جرثقیل به محل منتقل میشود، نصب انجام میگیرد و محصول با ضمانت ۲۴ ماهه تحویل مشتری خواهد شد.
مقایسه گاوصندوق آسانسوری مدل افتصادی با مدل اصلی
در کنار مدل اصلی، یک مدل گاوصندوق آسانسوری با قیمت مناسب‌تر نیز وجود دارد. این مدل از نظر ضخامت برخی اجزا و مشخصات داخلی با مدل اصلی تفاوت دارد.
مشخصات ساخت مدل اقتصادی
مشخصات اعلام‌شده برای مدل اقتصادی عبارت است از:
- ورق درب: ۴ میلی‌متر
- جداره درب: ۳ میلی‌متر
- بدنه داخلی و خارجی: ۳ میلی‌متر
- میلگردبافی: ۱۰ و ۱۲ میلی‌متر
- بتن مسلح با عیار ۴۰۰
- قفل ایرانی با کیفیت در حد آلمانی
این مدل نسبت به مدل اصلی ضعیف‌تر است و برای مشتریانی در نظر گرفته شده که گزینه اقتصادی‌تری می‌خواهند.
امکان سفارش ترکیبی دو مدل
مشتری الزاماً محدود به انتخاب کامل یکی از دو مدل نیست. در زمان ساخت می‌توان به صورت سفارشی، ترکیبی از مشخصات دو مدل را انتخاب کرد.
در این حالت، ساختاری با قیمت و کیفیت میانه بین دو مدل برای مشتری در نظر گرفته میشود.
تفاوت مدل اصلی و اقتصادی در کجاست؟
تفاوت این دو مدل را می‌توان در چند بخش اصلی مشاهده کرد:
| مشخصات | مدل اصلی | مدل اقتصادی |
|---|---|---|
| ورق درب | ۴ میلی‌متر | ۴ میلی‌متر |
| جداره درب | ۶ میلی‌متر | ۳ میلی‌متر |
| بدنه | ۴ میلی‌متر | ۳ میلی‌متر |
| میلگردبافی | ۱۴ و ۱۶ میلی‌متر | ۱۰ و ۱۲ میلی‌متر |
| بتن مسلح | عیار ۷۵۰ | عیار ۴۰۰ |
| قفل | آلمانی | ایرانی |
در نتیجه، اختلاف میان دو مدل فقط در قیمت خلاصه نمی‌شود و مشخصات ساختاری آن‌ها نیز با یکدیگر متفاوت است. امکان سفارش ترکیبی نیز برای مشتریانی وجود دارد که به دنبال انتخابی بین این دو سطح هستند.
خرید مانکن طلا برای فضای داخلی
پس از تحویل گاوصندوق، فضای داخلی برای قرارگیری مانکن‌ها آماده است و مشتری می‌تواند بر اساس نوع محصولات خود، خرید مانکن ویترین طلافروشی را انجام داده و مانکن‌های مورد نظر را داخل گاوصندوق بچیند. انتخاب مدل، رنگ و نحوه چیدمان مانکن‌ها بر اساس سلیقه مشتری انجام میشود و ساختار داخلی صندوق برای همین مرحله آماده تحویل خواهد بود.
در گلد اسمیت نورپردازی را مشتری انتخاب میکند!
در محموعه گلد اسمیت نورپردازی فضای داخلی نیز بر اساس سلیقه مشتری انجام میگردد. تعداد هالوژن‌ها و محل قرارگیری آن‌ها متناسب با فضای داخلی و درخواست مشتری در ساخت گاوصندوق پیش‌بینی میشود.
هزینه هالوژن‌ها در قیمت ساخت گاوصندوق محاسبه نمی‌شود و نصب آن‌ها رایگان است.
خرید گاوصندوق زیر ویترینی نوعی دیگر از گاوصندوق طلافروشی
برای فروشگاه‌هایی که به دنبال یک محفظه نگهداری زیر ویترین هستند، خرید گاوصندوق زیر ویترینی نیز می‌تواند در کنار تجهیزات فروشگاه مورد توجه قرار گیرد. این مدل برای نگهداری طلا و اقلام ارزشمند در فضای زیر ویترین استفاده میشود و برخلاف گاوصندوق آسانسوری، جابه‌جایی محتویات آن به صورت دستی انجام میشود. بنابراین انتخاب میان این دو، به نوع استفاده، فضای فروشگاه و نیاز مشتری به سیستم بالابر بستگی دارد.
اندازه‌گیری برای فضاهای غیرمعمول
در صورت نیاز، کارشناس برای اندازه‌گیری به محل اعزام میشود. برای مثال، اگر فضای مورد نظر L شکل باشد یا یک طرف آن ۹۰ متر و طرف دیگر ۶۰ متر باشد، اندازه‌گیری محل باید متناسب با همین شرایط انجام شود.
البته مشتری می‌تواند شخصاً اندازه‌ها را تهیه کند و همراه با عکس و فیلم برای بررسی ارسال کند.
این امکان باعث میشود ساخت گاوصندوق بر اساس فضای واقعی محل انجام شود و محدودیت‌های موجود در زمان ساخت از ابتدا مورد توجه قرار گیرد.
جمع‌بندی؛ امنیت از جزئیات ساخت شروع میشود
گاوصندوق آسانسوری طلافروشی گلد اسمیت بر اساس مجموعه‌ای از اجزای سازه‌ای، مکانیکی، برقی و کنترلی ساخته میشود. در مدل اصلی، ورق درب ۴ میلی‌متری، جداره درب ۶ میلی‌متری، بدنه بیرونی ۴ میلی‌متری، جداره داخلی ۳ میلی‌متری، میلگردبافی ۱۴ و ۱۶ میلی‌متری، پلیت ضد برش و بتن مسلح عیار ۷۵۰ در ساختار محصول قرار دارند.
در بخش حرکتی نیز موتورگیربکس حلزونی موتوژن تبریز سه‌فاز ۲ اسب، چهار رشته زنجیر با تحمل اعلام‌شده مجموع ۱۲ تن و اینورتر تبدیل برق تک‌فاز به سه‌فاز استفاده میشود. قفل‌های تمام‌برنج آلمانی، رمز مکانیکی تایوانی و رمز دیجیتال ۲۰ رقمی نیز بخش کنترل دسترسی را تشکیل می‌دهند.
در کنار این ساختار، سیستم‌های اضطراری، سنسور لرزش و ضربه، سنسور صدا، پدال اضطراری، سیستم پیامک و تماس، ریموت، امکان جابه‌جایی، ساخت سفارشی و ضمانت ۲۴ ماهه نیز در فرآیند ارائه محصول گلد اسمیت قرار دارند.
